背压阀
背压阀：英文名称Back pressure valve，其作用是在泵与背压阀之间的管路中产生一定的压力。主要用于水处理、石油、化工等行业中加药装置等流体输送系统和液压系统中。
主要应用：
1.在流体输送管路中用于防止液体虹吸或自流，在药剂储罐液位高于最终投加点的管路系统中，液体会在自身重力作用下产生自流，继而会影响泵类（离心泵、计量泵等）的投加精度及单向阀的关闭，甚至使其不能正常工作。在此类系统中安装背压阀，能给液体施加一个阻力，防止上述现象的发生。
2.某些流量受压力影响大的泵（离心泵，隔膜式计量泵等），在泵出口管路的出口大小、阀门开度、扬程等变化时，泵流量会发生很大的变化，在这些泵的出口安装背压阀可以给泵预置一个压力，使泵的出口压力不会随管道压力变化从而稳定泵的流量。
3.液压系统中在回油管路中设置背压阀，可以对活塞运行起到一定的阻尼作用，防止活塞运动过快，使系统运行得更加稳定，防止出现爬行现象，消除抖动，如果油缸垂直摆放还可以起到平衡重力的作用。
4.背压阀为微启式阀门。在某些需保持恒定压力的管路系统中，可在管路旁支安装背压阀，当压力高于要求压力时，背压阀自动泄压，降至设定压力时自动关闭，从而达到恒压效果。

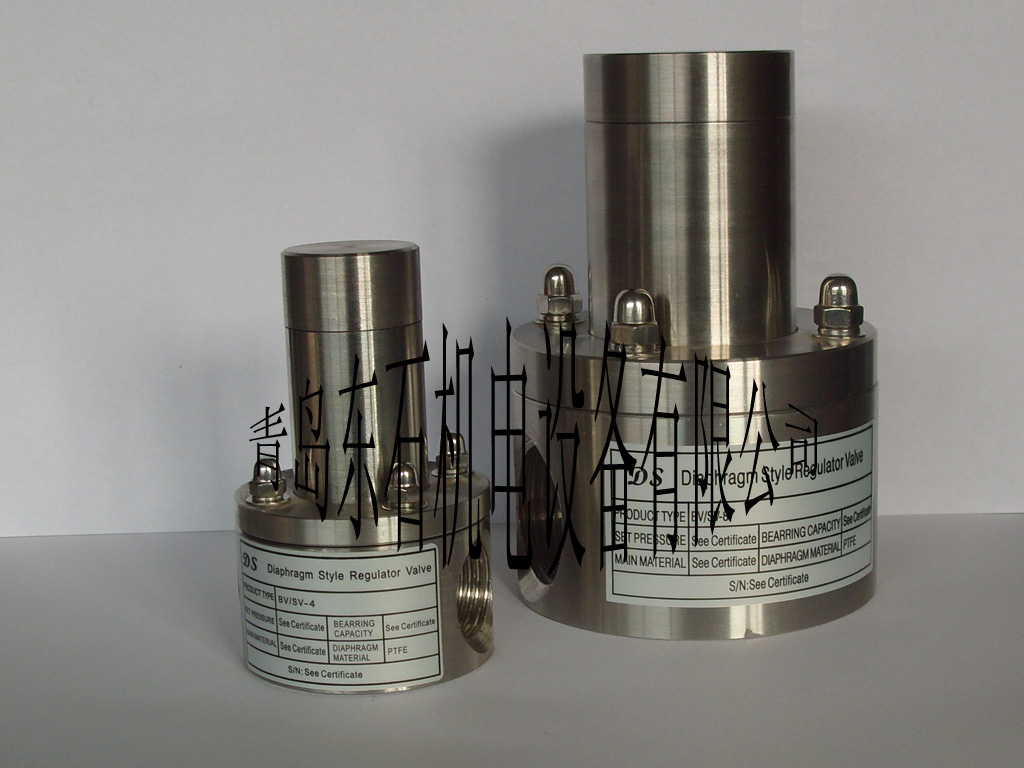

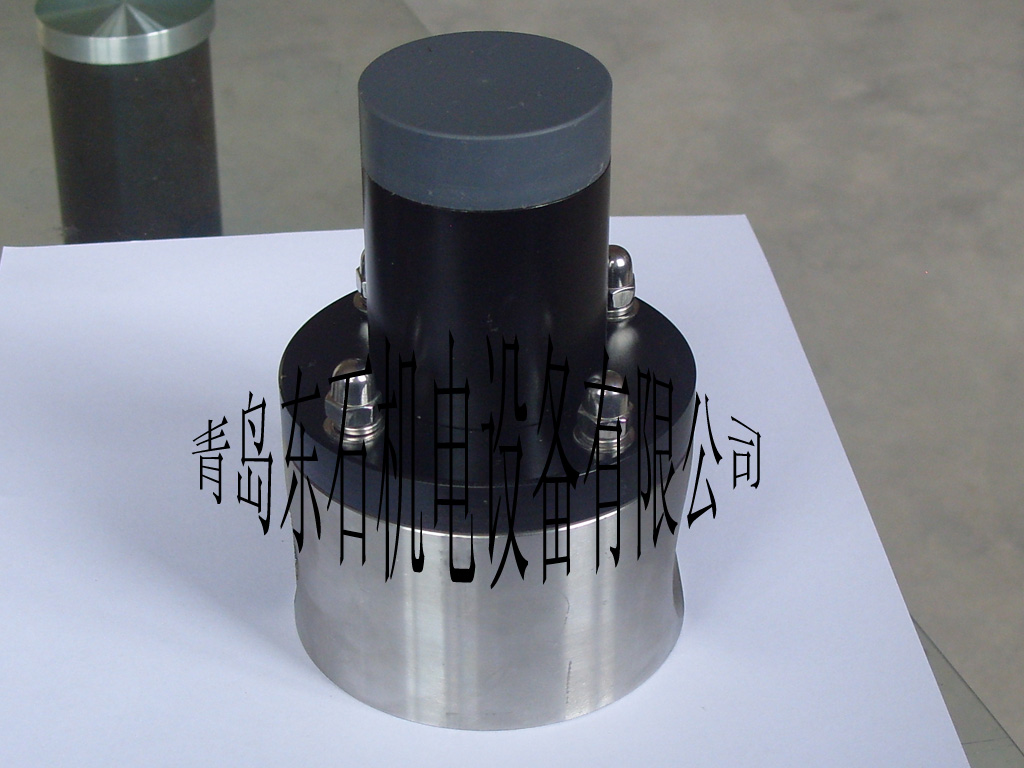

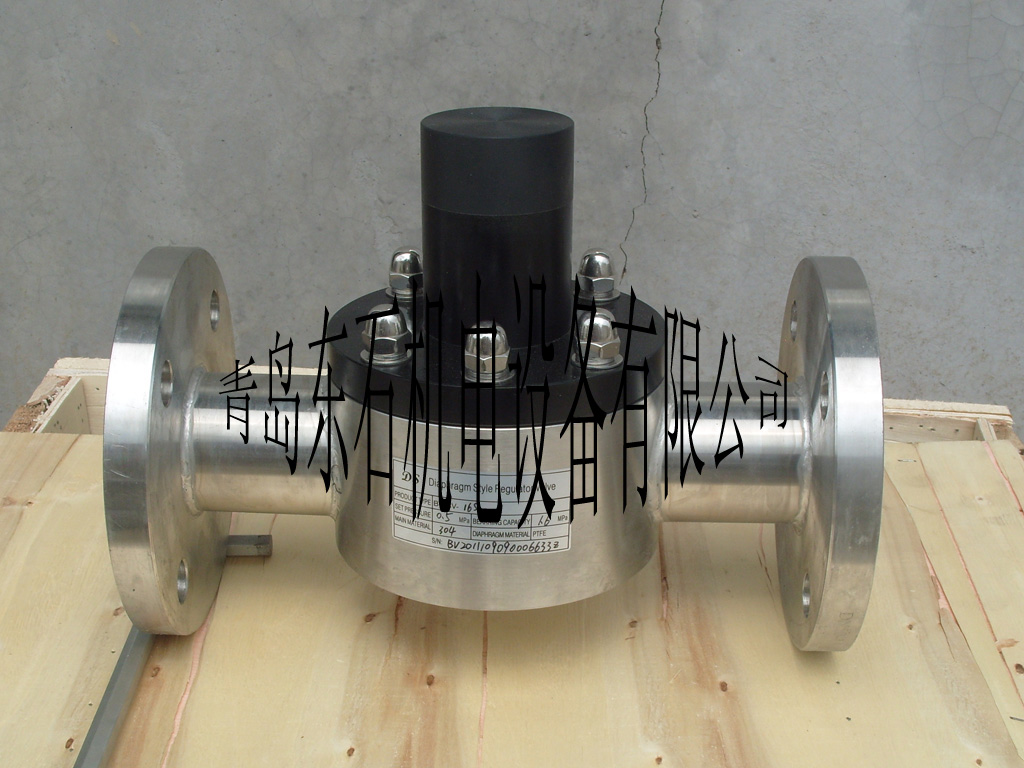

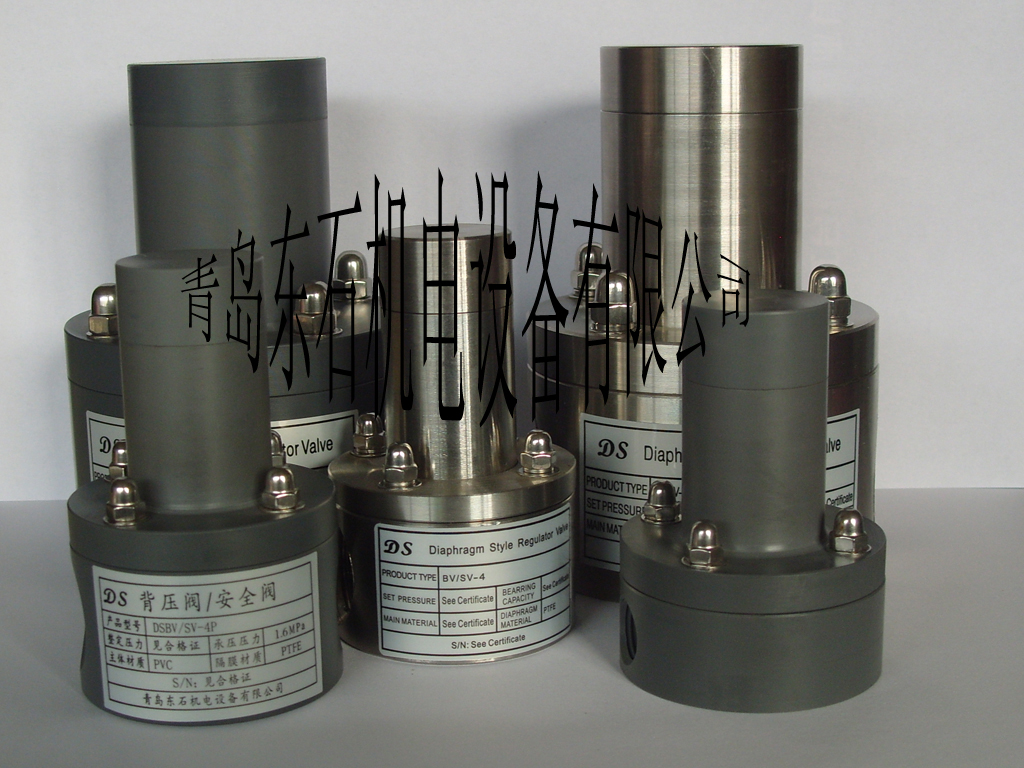

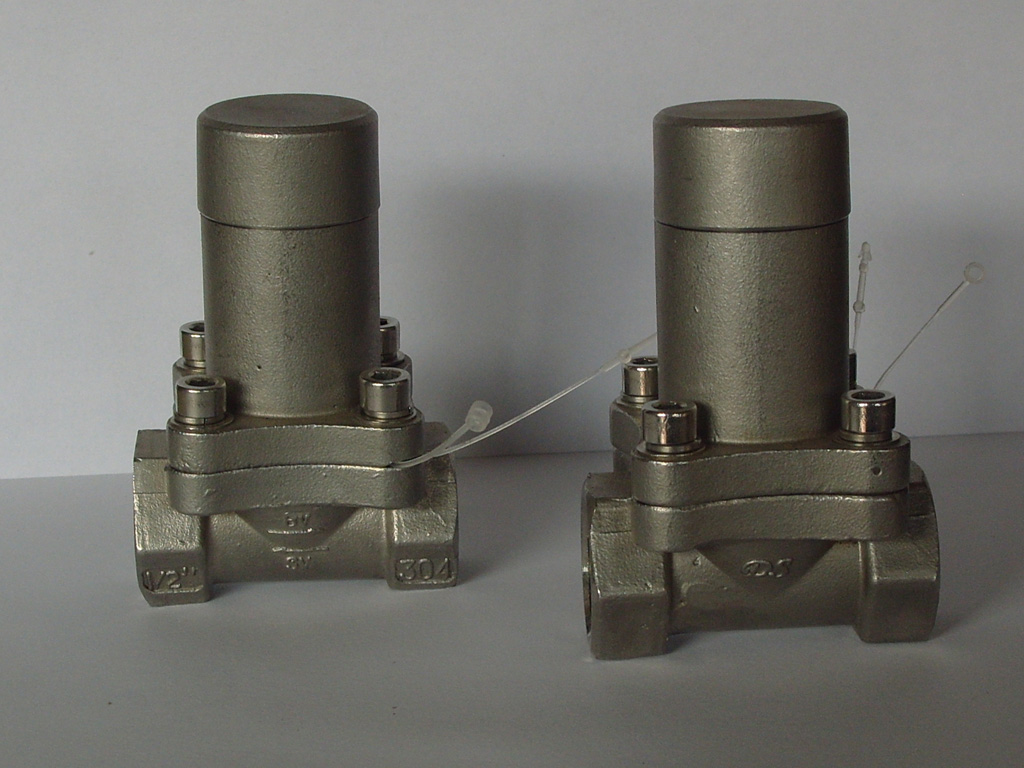

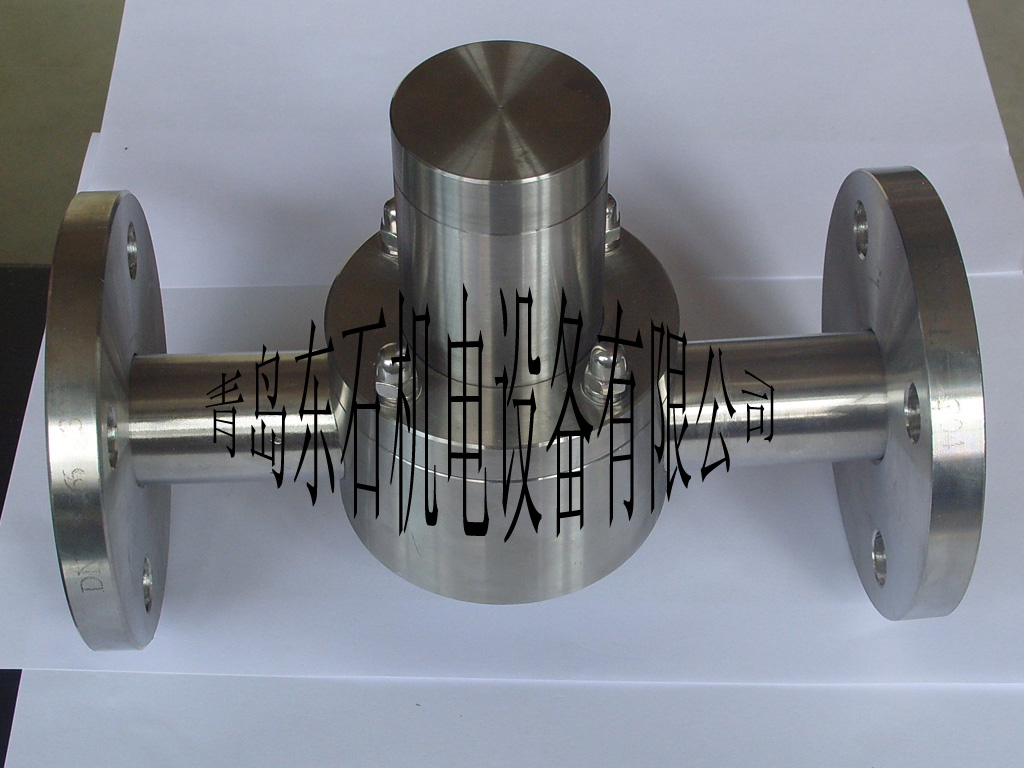

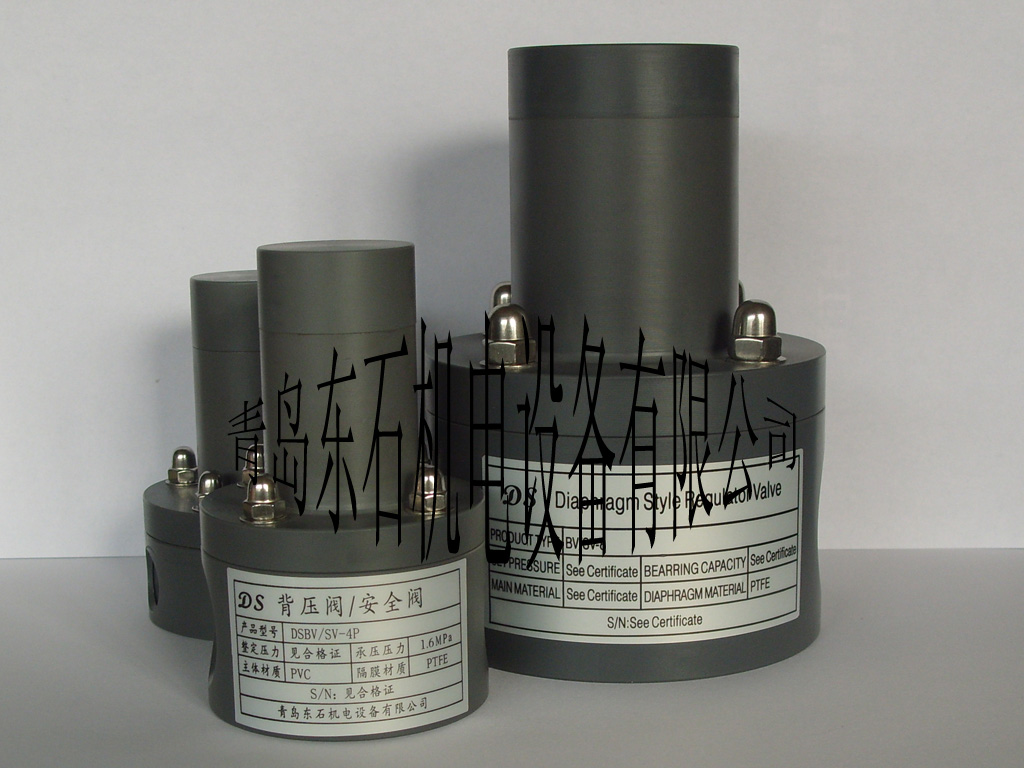

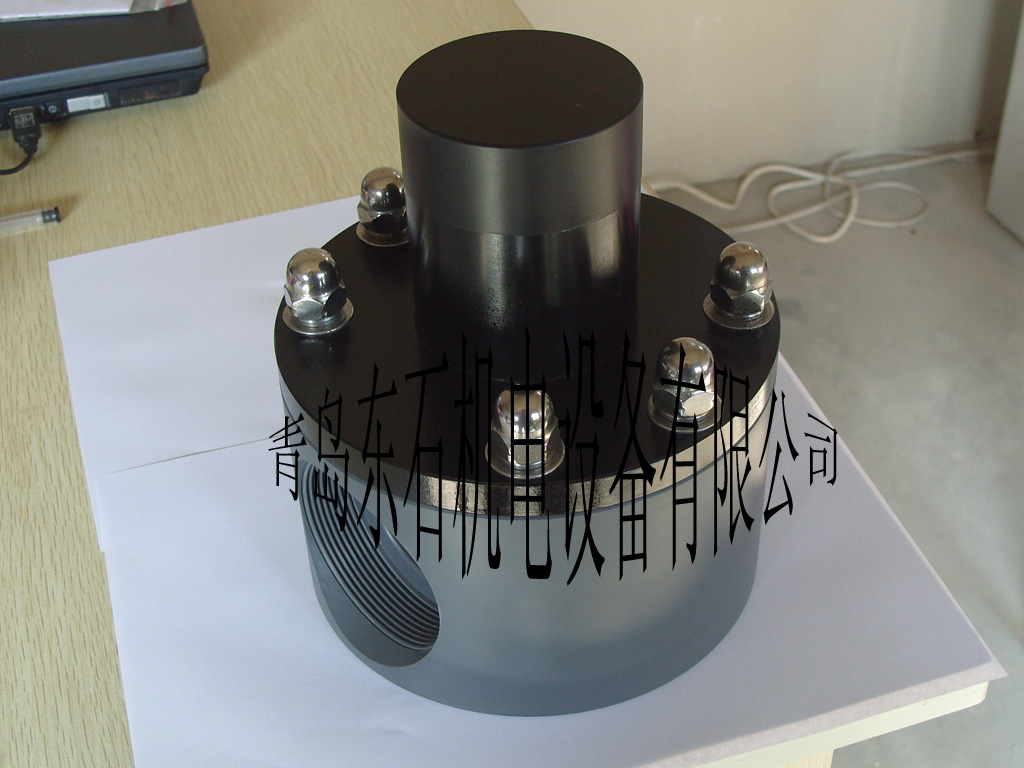

DSBV系列背压阀是我公司自主设计开发的新型背压阀，该系列背压阀兼具国内外知名品牌产品的优点，经过我公司技术人员多年的努力，通过多次技术创新，生产试制，反复实验，最后成型。
该系列产品具有体积小、质量轻、耐腐蚀、寿命长、外观好等诸多优点。已在水处理、电力、石油化工等行业得到广泛应用。
DSBV系列背压阀选型表
型号 |
通径 |
材质 |
背压能力 |
承压能力 |
联接方式 |

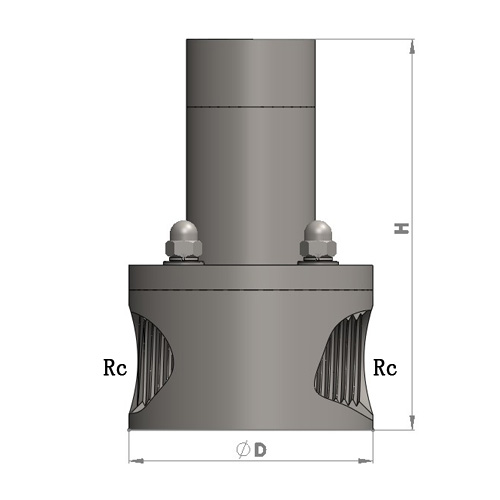

外形尺寸D×H |
质量 |
|---|---|---|---|---|---|---|---|
| DSBV-1P | DN6 | PVC/PVDF | 0.1～0.3 | 1.6 | Rc1/8" | Φ54×76 | —— |
| DSBV-2P | DN8 | PVC/PVDF | 0.1～0.3 | 1.6 | Rc1/4" | Φ54×76 | —— |
| DSBV-3P | DN10 | PVC/PVDF | 0.1～0.3 | 1.6 | Rc3/8" | Φ54×87 | —— |
| DSBV-4P | DN15 | PVC/PVDF | 0.1～0.3 | 1.6 | Rc1/2" | Φ54×87 | —— |
| DSBV-6P | DN20 | PVC/PVDF | 0.1～0.3 | 1.6 | Rc3/4" | Φ78×108 | —— |
| DSBV-8P | DN25 | PVC/PVDF | 0.1～0.3 | 1.6 | Rc1" | Φ85×125 | —— |
| DSBV-10P | DN32 | PVC/PVDF | 0.1～0.3 | 1.6 | Rc1+1/4" | Φ100×135 | —— |
| DSBV-12P | DN40 | PVC/PVDF | 0.1～0.3 | 1.6 | Rc1+1/2" | Φ120×165 | —— |
| DSBV-16P | DN50 | PVC/PVDF | 0.1～0.3 | 1.6 | Rc2" | Φ139×175 | —— |
| DSBV-20P | DN65 | PVC/PVDF | 0.1～0.3 | 1.6 | Rc2+1/2" | Φ170×220 | —— |
| DSBV-24P | DN80 | PVC/PVDF | 0.1～0.3 | 1.6 | Rc3" | Φ208×270 | —— |
| DSBV-32P | DN100 | PVC/PVDF | 0.1～0.3 | 1.6 | Rc4" | Φ247×336 | —— |
| DSBV-1S | DN6 | 304/316L | 0.1～0.3 | 2.0 | Rc1/8" | Φ54×76 | —— |
| DSBV-2S | DN8 | 304/316L | 0.1～0.3 | 2.0 | Rc1/4" | Φ54×76 | —— |
| DSBV-3S | DN10 | 304/316L | 0.1～0.3 | 2.0 | Rc3/8" | Φ54×87 | —— |
| DSBV-4S | DN15 | 304/316L | 0.1～0.3 | 2.0 | Rc1/2" | Φ54×87 | —— |
| DSBV-6S | DN20 | 304/316L | 0.1～0.3 | 2.0 | Rc3/4" | Φ78×108 | —— |
| DSBV-8S | DN25 | 304/316L | 0.1～0.3 | 2.0 | Rc1" | Φ85×125 | —— |
| DSBV-10S | DN32 | 304/316L | 0.1～0.3 | 2.0 | Rc1+1/4" | Φ100×135 | —— |
| DSBV-12S | DN40 | 304/316L | 0.1～0.3 | 2.0 | Rc1+1/2" | Φ120×165 | —— |
| DSBV-16S | DN50 | 304/316L | 0.1～0.3 | 2.0 | Rc2" | Φ139×175 | —— |
| DSBV-20S | DN65 | 304/316L | 0.1～0.3 | 2.0 | Rc2+1/2" | Φ170×220 | —— |
| DSBV-24S | DN80 | 304/316L | 0.1～0.3 | 2.0 | Rc3" | Φ208×270 | —— |
| DSBV-32S | DN100 | 304/316L | 0.1～0.3 | 2.0 | Rc4" | Φ247×336 | —— |
